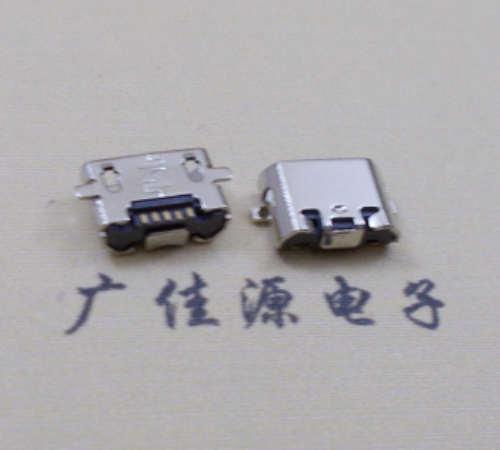

反向贴片两脚micro usb直边母座

反向贴片两脚micro usb直边母座

  • 所属分类:micro反向母座
  • 浏览次数:6574次
  • 发布日期:2021-05-04
  • 反向micro usb反舌贴片脚总长8.9mm,直边接触点6.9mm,总厚度2.46mm,电源引脚端子镀金b型反插两脚smt无柱平口,包装卷带一盘1.5K,高品质micro usb接口专业制造商,产品均符合SGS环保要求。

  • 产品介绍

micro usb反向母座其它说明:
Note:
1.Material:
1.1 Housing: High temperature
    thermoplastic with g.f,UL94v-0
1.2 Contact: copper alloy,t=0.15mm
1.3 Shell: copper alloy&SUS
2.Specification:
2.1 Current rating: 1 A Max.
2.2 Dielectric withstanding
    voltage: 100 V(ac) for 1 min.
2.3 Contact resistance: 30 mW Max.
2.4 Insulation resistance: 100 MW Min.
2.5 Total mating force: 3.57 Kgf Max.
2.6 Total unmating force: 1.0 Kgf Min.0.81~2.05
    Kgf Min.after 10000 insertion/extration cycles
2.7 Temperature range: -30°C~80°C

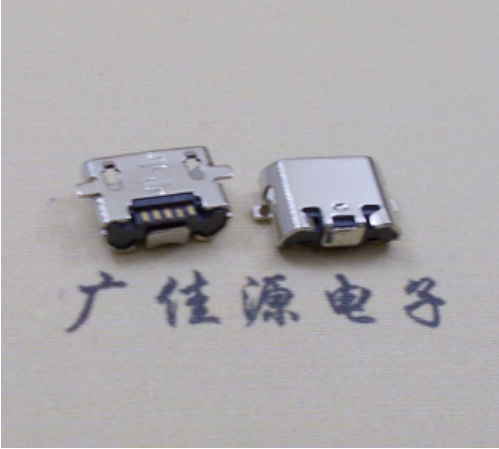

反向micro usb母座

micro usb的PCB板怎样设计一体化呢!电路板尺寸日渐缩小,电路功能更强,时钟速度和器件上升时间却越变越快,高速设计已成为设计过程的重要部分。要解决micro usb在PCB板设计中日益普遍的高速设计问题,关键要以信号分析为基础,结合设计末期的快速校验来实现一种综合的设计方法。本文介绍Innoveda推出的一体化高速PCB设计流程。


大多数设计工程师都熟悉高速电路设计中的可靠性问题,但在解决关键电路网络中的可靠性问题时仍然凭借经验,很少将高速分析结合到设计中去。然而高速设计问题已不容忽视,GHz级系统时钟、高速系统总线、越来越小的物理尺寸,尤其是器件低于纳秒级的上升沿时间,使得即使最普通的电路板设计都具有信号完整性等问题。

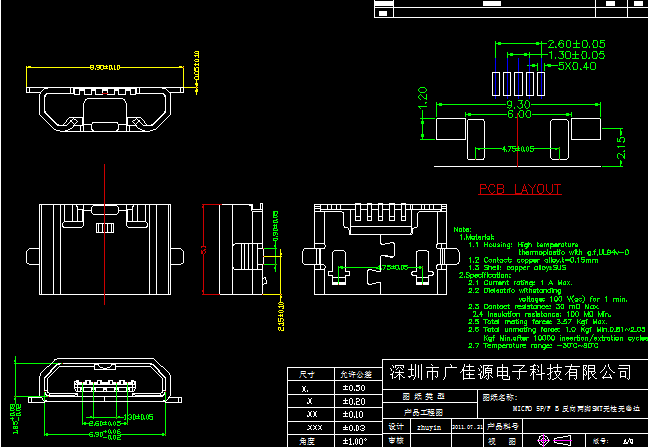

micro usb反贴板CAD图纸

然而,几乎没有任何设计环境可以适应这些新的设计要求。当前的典型设计环境大都是面向设计后期,以电路板绘制为主要考虑因素。设计工具提供商现在开始着手应对这些新的设计挑战。但是设计工程师们需要一个全新的方法来解决设计中日益突出的高速设计问题,采用该方法,设计工程师在设计的早期就可以解决问题。


广佳源公司自创业以来,一直秉承【人,诚,专】的经营理念,致力于建立信任,尊重,专业的工作环境,培养高度敬业快乐的员工,以最用心的精神让顾客得到更高品质的服务;因为我们坚持企业永绩的原动力来自于客户的满意度。广佳源电子坚持一贯为尊的服务精神,满足客户多元化需求,以最负责的态度带给客户最周全的服务,并将客户视为成长路上永远的伙伴。
