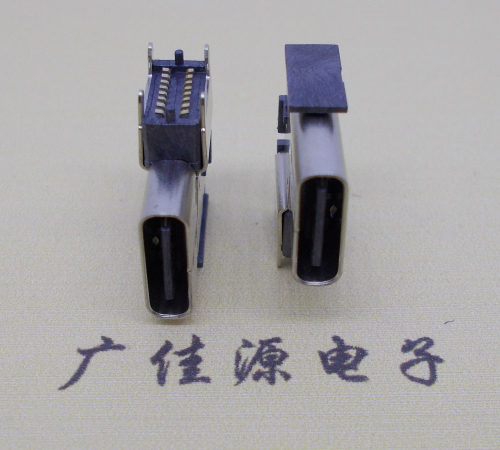

卷装type-c16p侧插贴片母座

卷装type-c16p侧插贴片母座

  • 所属分类:type-c母座
  • 浏览次数:5792次
  • 发布日期:2021-01-30
  • 卷装编带贴片usb type-c16pin侧插垫高12mm母座,外壳镀锡镍四脚插板焊接/带定位柱/总长度14mm,16p电源引脚高导铜端子双排smt贴板大电流快充电带数据/胶芯三次模顶,不锈钢壳镀镍万次以上插拔循环,支持正反双面随意插拔,侧案件结构之一,欢迎索样确认。

  • 产品介绍

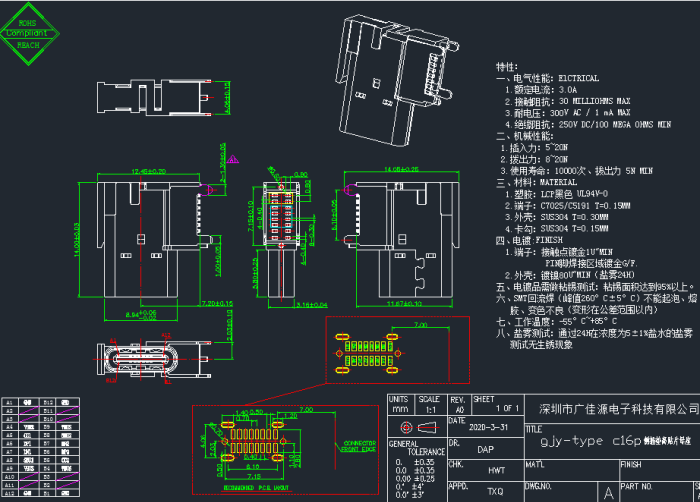

贴片type-c16p侧插母座特性如下:

一、电气性能:ElCTRICAL

1.额定电流:3.0A

2.接触阻抗:30 MILLIOHMS MAX

3.耐电压:300V AC / 1 mA MAX

4.绝缘阻抗:250V DC/100 MEGA OHMS MIN

二、机械性能:

1.插入力:5~20N

2.拨出力:8~20N

3.使用寿命:10000次、拔出力 5N MIN

三、材料:MATERIAL

1.塑胶:LCP黑色 UL94V-0

2.端子:C7025/C5191 T=0.15MM

3.外壳:SUS304 T=0.30MM

4.卡勾:SUS304 T=0.15MM

四、电镀:FINISH

1.端子:接触点镀金1U"MIN

       PIN脚焊接区域镀金G/F.

2.外壳:镀镍80U"MIN(盐雾24H)

五、电镀品需做粘锡测试:粘锡面积达到95%以上。

六、SMT回流焊(峰值260°C±5°C)不能起泡、熔胶、变色不良(变形在公差范围以内)

七、工作温度:-55°C~+85°C

八、盐雾测试:通过24H在浓度为5±1%盐水的盐雾测试无生锈现象。

侧插type-c母座

贴片type-c16p侧插母座应用智能手机、平板电脑、笔记本、U盘、移动硬盘、移动电源、车充、汽车、通信、无人机、视频系统、网关、医疗设备、穿戴设备、代化升级等上百款热门爆款方案消费电子和工业等领域,目前,华为、中兴、小米、联想和OPPO等厂商基本都已推出配备type c防水产品。

侧插type-c母座16p

据熟说2021年全球配备type-c接口的设备出货量有望接近50亿部,其中智能手机、平板和笔记本电脑等消费电子产品及其相关配套组件是主力。国内连接器市场较快增长type-c只是连接器里的一个细分市场。
