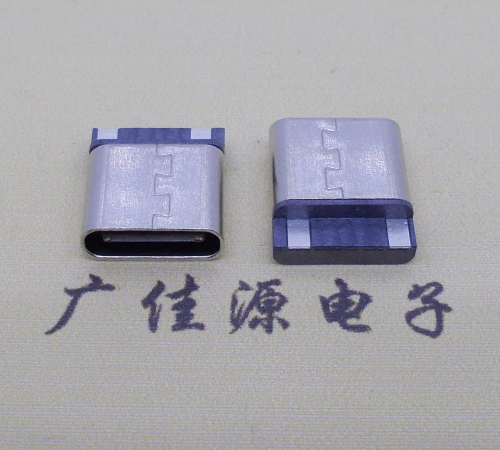

短体焊线式type-c母座2p焊接

短体焊线式type-c母座2p焊接

  • 所属分类:type-c母座
  • 浏览次数:5480次
  • 发布日期:2021-01-30
  • 简易款短体9.9mm焊线式usb type-c2pin充电母座/焊脚盘结构设计,上下焊脚合并成一个大焊点,高导铜电源端子过大电流/外壳镀镍,是线端设计结构之一款式。

  • 产品介绍

短体type-c2p母座材质说明如下:

1.CURRENT RATING:3.0A MAX

2.VOLTAGE: 100 VAC

3.TEMPERATURE RANGE:-30 °C ~ 85 °C

4.CONTACT RESISTANCE:40 MILLIONHM MAX

5.INSULATION RESISTANCE:100 MEGOHMS MIN.

6.LNSERTION FORCE:5N~20N

7.UNMATING FORCE:8N~20N

8.DURABILITY:10000 CYCLES

焊线式type-c母座

焊线式type-c2p母座,其包括上塑胶组件,下塑胶组件,设置在上塑胶组件与下塑胶组件之间的卡勾片,将上塑胶组件与下塑胶组件的前端部包裹在一起的胶芯,包裹在胶芯外周的铁壳,上塑胶组件包括上排端子,与上排端子注塑成一体的上塑胶本体,下塑胶组件包括下排端子,与下排端子注塑成一体的下塑胶本体,上排端子与下排端子的前端形成上下两排连接pin结构,上排端子与下排端子的后端形成位于同一水平面上的若干焊脚盘结构,焊脚盘中,将上排端子与下排端子中对应的相同功能连接端子的焊脚合并成一个焊盘,无需额外增加PCB板实现焊线。


焊线式type-c母座2p广泛应用于移动电源、电脑周边、多媒体音响、家电仪器、灯饰、电子玩具、视听设备、通讯设备等。


研发产品便是应该充分发挥每个元件的功用特点,依据不同的功用特点装备不同的规划方案,发挥出的东西总是会呈现亮点的。type-c接口还有一个能够特点便是正反插都能够,这个规划很方便夜间或是光线欠好的情况下运用,非常的方便,我的主意是能够使用这个特点,反向思维来完成一些功用,打个比方正面刺进显示蓝色指示灯,反面刺进显示红色指示灯,也便是不同的接入方法完成不同的功用,有时候意想不到的规划主意更有吸引力。
