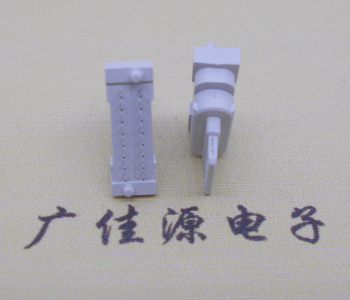

直立式插板type-c16p全塑母座

直立式插板type-c16p全塑母座

  • 所属分类:type-c母座
  • 浏览次数:4616次
  • 发布日期:2021-01-30
  • 全新设计直立式插板usb type c16pin母座连接器,全塑结构无外壳没有五金外壳包边加持舌片式,不伤type c16p公头壳,外观规格尺寸方面:主体长度(板上高度)9.9mm,底座长度12mm,底部带双塑胶定位柱错位对称,环保耐高温塑胶,支持大电流充电。

  • 产品介绍

直立插板type-c16p母座电气如下:

1.材质及电镀:

2.电气性能:

2.1接触电阻:30mΩ Max FOR INITIAL.

    40mΩ Max AFTER TEST.

2.2耐电压:100V AC

2.3绝缘:100MΩ Min

2.4额定电流:

   COLLECTIVELY VBUS PIN (A4,A9,B4,B9) ,TOTAL 5A

   VCCON PIN (B5) THROUGH GND PIN(A1,A12,B1,B12),1.25A

   OTHERS PIN, 0.25A

2.5工作温度:-30°C ~ 80°C.

3.机械性能:

3.1插入力:5~20N.

3.2拔出力:初始值8~20N测试后6~20N

3.3寿命:10,000 CYCLES

4.其它

4.1Pin针不可有压弯、变形现象

4.2环保要求:环境物料管理规定

4.3本产品符合回流焊制程(1次):260°C±5°,10秒.

5.满足可焊性:吃锡面积95%以上

直插板type-c16p母座

直立插板type-c16p母座产品特点为其无五金外壳,结构上采用塑胶舌片主体带底座的方式,属于全塑型type-c16p母座规格产品,此类产品以数码成品的整机塑胶外壳或者五金外壳作为接口的导口,其可以从视觉上简化设备产品的外观ID设计风格,此外由于整机外壳通常是使用一体注塑或者五金压铸成型的,所以此种设计可更大程度上地减少接口尺寸公差。产品所用材质方面:塑胶主体舌片为环保耐高温塑胶,16pin引脚pin针基材为铜合金,端子镀镍底,接触端镀镍,焊板端镀锡,胶舌内部中夹片(中钢片)为高强度不锈钢材质。产品外观规格尺寸数据方面:主体高度(板上高度)为9.9mm(舌片末端),塑胶底座尺寸为12mm*4mm,底部带双塑胶定位柱(错位对称),柱体直径为1.0mm,16pin引脚采用8-8对称式双排式排列,焊板方式为立式直插dip形态。

立式type-c16p全塑母座
