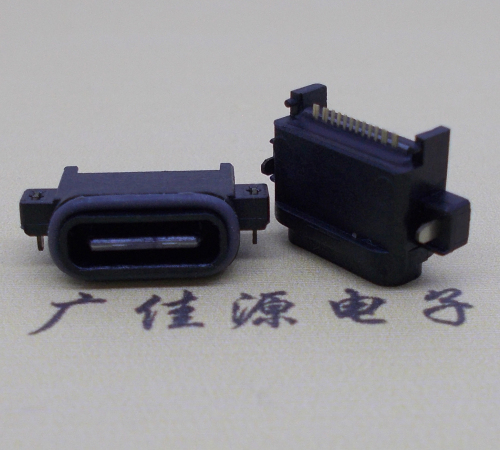

USBType-C16P母座沉板连接器

USBType-C16P母座沉板连接器

  • 所属分类:type-c母座
  • 浏览次数:889次
  • 发布日期:2021-07-02
  • USBType-C16P母座沉板连接器,支持大电流充电功能,数据传输功能。正反随意插拔。支持PD快充协议,DPAltmode视频输出协议。对于使用耐磨寿命上可承受万次以上反复插拔。


  • 产品介绍

USBType-C16P母座沉板连接器

外观结构:两个外延脚与PCB板插板焊接,16个针脚呈一字型排列与PCB板SMT焊接,支持大电流充电功能,数据传输功能。正反随意插拔。支持PD快充协议,DPAltmode视频输出协议。产品使用材质:五金外壳为高强度不锈钢,塑胶为环保耐高温LCP塑胶,针脚为高导铜。对于使用耐磨寿命上可承受万次以上反复插拔。产品广泛引用于手机、数码相机、MP3、DVD、电子玩具、移动电源等各种3C数码设备

TYPE C 母头连接器PIN 针定义說明:

A、A1,A12,B1,B12 接地。

B、A2,A3,A10,A11,B2,B3,B10,B11为高速信号對:主要有TX/RX 两组差分信号。

C、A4,A9,B4,B9为电源正极: Vbus & GND都有4PIN, 以便支持100W的供电功率。

D、A5,B5为配置通道(CC):分成CC1和CC2,功用是探测连接,区分正反面,区分DFP和UFP,也就是主从模式。

E、A8,B8为辅助信号通道SBU1和SBU2(Side band use): 在特定的一些传输模式时才用 。

F、A6,A7,B6,B7为USB 2.0通道。
