板上型卧式Type-c6p母座四脚沉0.8mm/1.2mm/1.6mm无弹

板上型卧式Type-c6p母座四脚沉0.8mm/1.2mm/1.6mm无弹

  • 所属分类:type-c母座
  • 浏览次数:406次
  • 发布日期:2021-07-19
  • Type-c6p母座主体长度为6.8mm,外观形态属于沉板式形,下沉深度为0.8mm/1.2mm/1.6mm,(PCB平面以下部分的距离为0.8mm/1.2mm/1.6mm),四个挂钩式插脚与PCB板插板焊接,前两脚长度:1.8mm,后两脚长度:1.6mm,前后两脚各自的中心距:11.15mm。6Pin针脚与PCB板SMT焊接。底部双卡扣与塑胶主体相固定。TYPE C母座属于简易型充电母座,仅支持充电,不支持高频数据传输。

  • 产品介绍

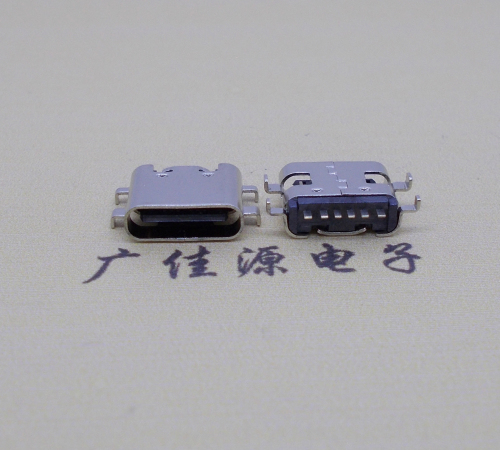

板上型卧式Type-c6p母座四脚沉0.8mm/1.2mm/1.6mm无弹

产品外观:Type-c6p母座主体长度为6.8mm,外观形态属于沉板式形,下沉深度为0.8mm/1.2mm/1.6mm,(PCB平面以下部分的距离为0.8mm/1.2mm/1.6mm),四个挂钩式插脚与PCB板插板焊接,前两脚长度:1.8mm,后两脚长度:1.6mm,前后两脚各自的中心距:11.15mm。Type-c6p母座有6个引脚针,分别是A5、A9、A12,B5、B9、B12。6Pin针脚与PCB板SMT焊接。底部双卡扣与塑胶主体相固定。type-c的接口形状为椭圆形接口,支持正反两面插,在使用时更为方便。失误率降为零。TYPE C母座属于简易型充电母座,仅支持充电,不支持高频数据传输。

USB TYPE-C具有以下特点:

1、较大数据传输速度达到10Gbit/秒,也是USB 3.1的标准。

2、TYPE-C接口插座端的尺寸约为8.3mm x 2.5mm纤薄设计。

3、支持“正反插”功能,可承受10000次反复插拔。

4、配备TYPE-C连接器的标准规格连接线可通过3A电流,同时还支持出现有USB供电能力的“USB PD”,可以提供较大100W的电力。
