type-c6p母座侧插加高连接器

type-c6p母座侧插加高连接器

  • 所属分类:type-c母座
  • 浏览次数:1238次
  • 发布日期:2021-08-30
  • 产品主体长度为13.5mm,接口为椭圆形接口。type-c母座有4个鱼插脚,焊接时四脚插入PCB板中,整体与PCB板以90°形态卧在PCB板上。有6pin引脚针整齐排成一排插在PCB板上。产品支持大电流大电压充电,不支持数据传输。对于使用耐磨寿命上可承受1万次反复插拔。

  • 产品介绍

type-c6p母座侧插加高连接器

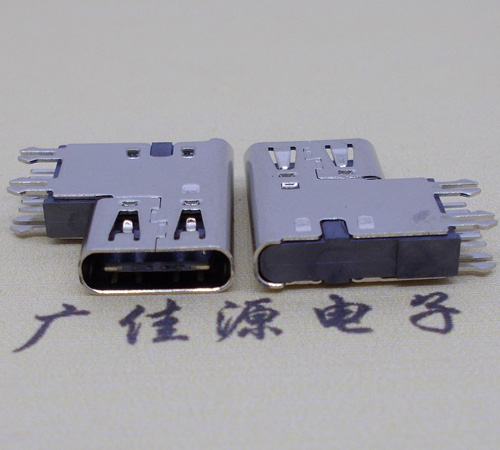

产品主体长度为13.5mm,接口为椭圆形接口。type-c母座有4个鱼插脚,焊接时四脚插入PCB板中,整体与PCB板以90°形态卧在PCB板上。鱼插脚的长度为1.8mm,宽度为0.6mm。侧插垫高3.33mm。有6pin引脚针整齐排成一排插在PCB板上。引号为A5(CC1),B5(CC2),A9(VBUS),B9(VBUS),A12(GND),B12(GND)。产品支持大电流大电压充电,不支持数据传输。对于使用耐磨寿命上可承受1万次反复插拔。

6Pin针脚采用加宽加厚设计,SMT贴装不良率低,具有适合大电流通过的优点。6Pin母座性能稳定,成本相对较低,适合不需要数据传输功能的充电设备使用。这种6Pin Type-C连接器的技术核心在端子结构上,不同于16Pin的端子结构,6Pin结构的端子料带原材料用料节省、工艺便捷、生产效率高,与16Pin相比,产能和价格更具竞争力。而与传统的Micro-USB相比,该类接口支持正反插,使用更加方便,对Type-C接口的全面普及有着重大意义。
