usb接口针脚定义及详细说明(附图文说明)

2021-03-03
732次

鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释,深圳广佳源电子特将USB针脚资料进行整理上传,供客户参阅,详情如

下:

一、USB接口定义:

众所周知,USB接口金属触点为4根金属线,两根电源线和两根数据信号线,故信号是串行传输的。因此也被称为串行口,标准的

USB2.0接口其数据传输速度可达480Mbps。可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是:+5V 500mA 实际运用中存有正负0.2v的误差,也就是4.8-5.2V 。usb接口的4根线一般是红白绿

黑从左到右这样分配的,具体针脚定义如下所示,特提醒切勿将正负极弄反了,否则会损坏USB设备或者计算机南桥芯片,从而

影响设备正常使用。

二、USB引脚定义:
针脚       名称         说明         接线颜色
1         VCC +         5V电压        红色
2           D-          数据线负极     白色
3           D+         数据线正极     绿色
4          GND          接地          黑色
三、MiniUSB接口定义:
一般的排列方式是:红白绿黑从左到右
定义:
红色-USB电源:    标有-VCC、Power、5V、5VSB字样
绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+
白色-USB数据线:(负)-DATA-、USBD-、PD-、 USBDT+
黑色-地线:            GND、Ground
四、MiniUSB引脚定义:
针脚        名称             说明                    接线颜色
1          VCC +            5V电压                    红色
2           D-             数据线负极                  白色
3           D+             数据线正极                 绿色
4           ID         permits distinction of
Micro-A- and Micro-B-Plug       none
Type A:connected to Ground
Type B:not connected
5           GND              接地                        黑色

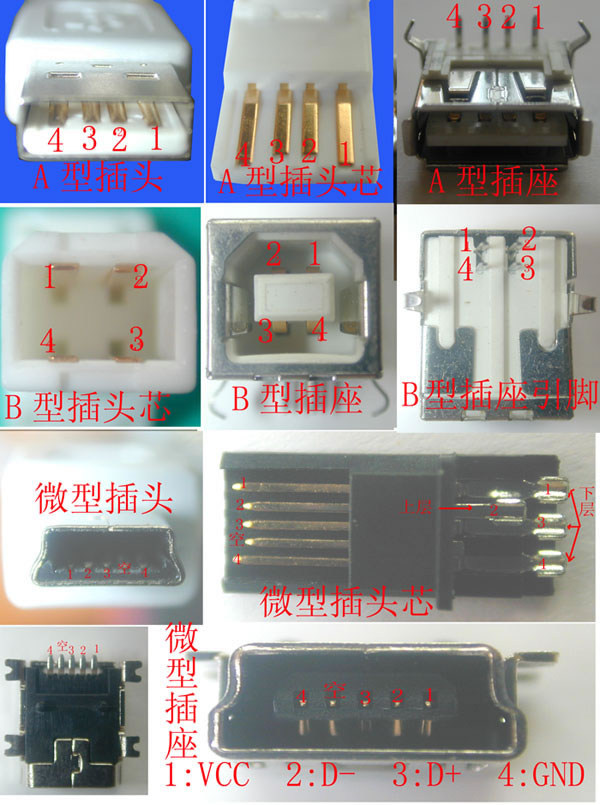

USB

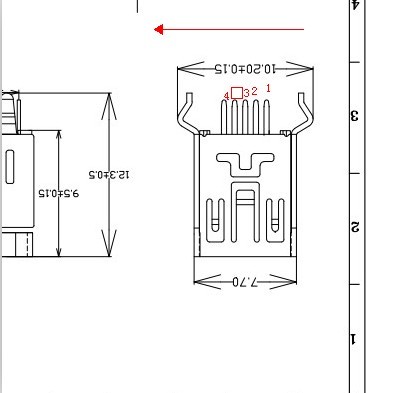

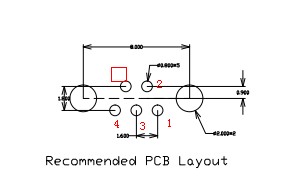

插针管脚定义(图纸):
双排针说明单排

其中ID脚通常为空,只有在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。如果你的系统仅仅是用做Slave,那

么就使用B接口。系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主

模式(master mode) ;如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。

我们手机/移动电源等设备上一般用的都是B型MiniUSB口/micro usb接口,目前市面上最为通用的也是USB B型接口、Mini

USB B型口以及Micro USB B型接口。

以上资料为广佳源电子提供,仅供参考!
