usb type-c手机快充音频方案

2021-03-25
893次

现在大多安卓手机都取消3.5音频接口,耳机都变成type-c接口,造成了手机没办法边听歌边充电,网上有这种转换器卖,可以解决此问题,那么这些转换器的原理又是什么呢?LDR6023C教你如何实现usb type-c手机快充音频方案,满足同时充电听歌的需求!

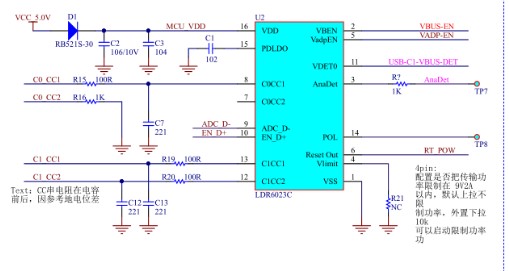

这些转换器内置了一颗PD协议芯片,用来让充电器给手机充电的同时手机可以通过耳机实现音频功能,以下是简单的原理图。

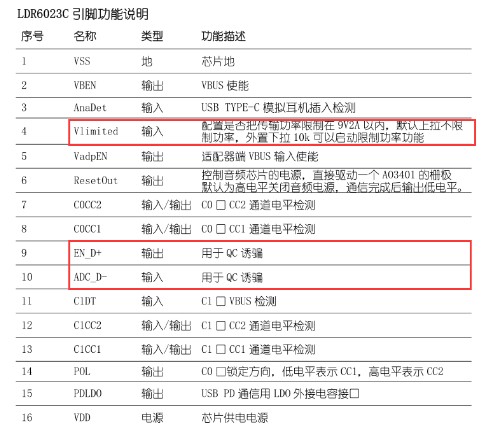

方案中主要有两颗主要芯片,一是PD协议握手芯片LDR6023C, 二是usb声卡芯片,用来将usb口转换为3.5mm耳机接口。USB声卡芯片没有限制,可以任意选择。

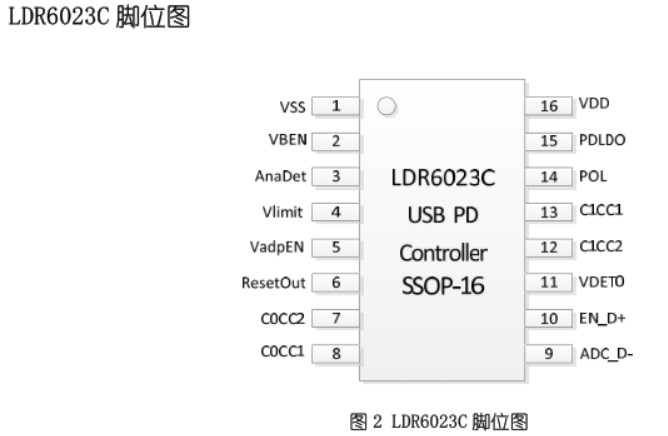

LDR6023C应用简图

usb type-c手机快充音频方案

LDR6023C SSOP16 是乐得瑞科技针对usb type-c标准中的 Bridge 设备而开发的双USB-C DRP接口USB PD通信芯片。具备Power Negotiation数据包透传功能,切换Data Role功能,以及通过VDM协商让智能设备进入ALT MODE 的功能,并针对各大手机品牌的usb-c接口兼容性进行了特别优化,适合于手机音频转接器应用场景。LDR6023C 还可以兼容模拟usb type-c耳机的识别。

usb type-c手机快充音频方案

方案特点:

◇ 支持USB PD 2.0,兼容USB PD 3.0

◇ 支持QC2.0协议,兼容QC3.0

◇ 透传适配器与智能设备(电脑,平板,手机)之间的PDO 及 REQUEST协商

◇ 自动进行DR_SWAP转为UFP模式

◇ 提供外设复位控制功能,为外设提供复位信号

应用

◇ usb type-c音频转接器

◇ usb type-c HUB

usb type-c手机快充音频方案

总结:支持正反插,即插即用,免驱动安装 支持手机、平板、笔记本等type-c接口音频拓展

单芯片完成 PD 协议相关通讯控制,外围精简 支持升压,提升充电功率SSOP16封装,封装小,便于小型化设计LDR6023C支持PD、QC协议适配器快充!
