结构方案迷你轻触开关使用注意事项

2021-04-10

结构方案迷你轻触开关常使用与金属枯接性良好的注塑胶接触片和底座组装处的相对面上,以防止焊接剂侵人开关内部.有时也使用表面活性剂来进行密封。在底座的中心装上了已成形的可动接触簧片、簧片的凸缘边与底座内的固定触片1保持连接状态,这样的话。作用于按键板2及按键板1的压力就会使可动接触簧片与固定触片2导通。由于反作用力的形响.在取消压力后可动簧片便恢复原位,即可完成开/关作用。在这里按健板1的作用主要是将外力传递给可动簧片,便可动簧片正确工作:按键板2的作用是把力传递给固定触片1.以完成接触转换动作.按键板1与2之间的薄片主要起到密封作用最后,所有的部件迷你轻触开关都被隔板与盖板封装起来。

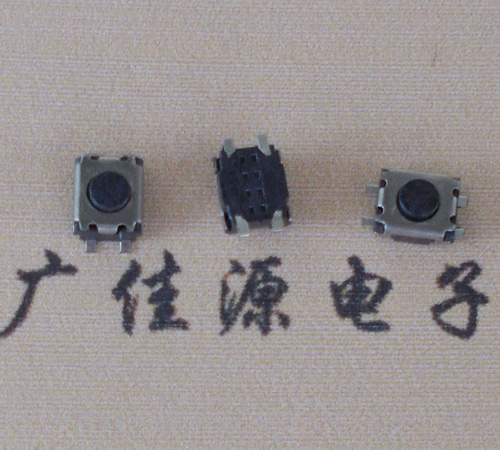

迷你轻触开关3x4
迷你轻触开关使用:
一、给端子进行焊接时,如果在端子上施加负荷,因条件不同会有松动,变形及电特性劣化的可能,请在使用时注意。

二、 使用通孔印刷电路板及推荐以外的电路板时, 由于热应力的影响会发生变化,所以请事先就焊接条件进行充分的确认。

三、进行两次焊接时,请在次焊接部分恢复到常温之后再进行。连续加热可能使外围部变形,端子的松动,脱落及电特性降低。

四、 关于焊接的条件设定,需要确认实际批量生产条件。

五、本产品以直流的电阻负载为前提设计制造的。

六、印刷电路板安装孔及模式,请参照产品图中记载的推荐尺寸。

七、迷你贴片轻触开关请用于直接由人操作轻触开关的结构。请不要用于机械性的检测功能。检测功能请使用贵公司的感知开关。

八、轻触开关操作时,如果施加规定以上的负荷,开关将有被损坏的可能。请注意不要在开关上施加规定以上的力。

温馨提示:在对迷你轻触开关进行手工焊接时,应遵循迷你轻触开关所规定的工作条件:

1)烙铁的功率应该低于20W

2)烙铁头温度需小于280℃

3)焊接的时间控制在3秒以内
