说说usb type c接口标准最全面的解读

2021-05-22
766次

“更快,更高,更强”是我们耳熟能详的奥林匹克格言,如果现在将这句格言用到电子行业,那就应该是“更快,更小,更易用”——这就是USB连接新标准的呐喊。


您可能已经看到,目前在售的新一代计算产品中广泛采用了最新的usb type c (USB-C)端口,这种趋势有望在未来进一步强化,因为USB-C具备通过单一的有线连接来传输数据、电力甚至音频的独特能力。


市场分析公司ABIResearch认为,我们已经到达了usb type c商用的临界点;到2021年,配备这种USB连接器的智能手机全球出货量估计将达到8.3亿部。


这种连接器的宽度仅为9mm,高度仅为3.5mm,比前几代连接器要小巧得多,它让设备制造商能够开发出体积更小的设备。它的问世可谓恰逢其时,完美地迎合了新兴产品的需求,例如家庭自动化以及物联网设备,包括能够与这种更小、更简洁的最新连接器封装完美搭配的智能传感器。

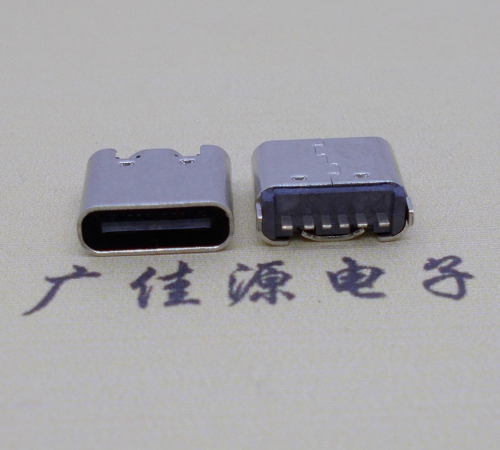

说说usb type c接口标准最全面的解读

针对USB-C应用的电缆能够从任何一端插入,满足笔记本电脑等设备的电源需求,使得用户无需携带多根不同用途的线缆。


这种通用性源自于连接器内部更加复杂的结构。首先,它有更多的导线。usb type-A和type-B连接器需要四根或五根导线——与它们不同,USB-C包括24个触头,允许双向插入,并支持四个电源和接地对,以及两个信号对。此外,它的额定耐用性增加至10,000次插拔,相比以往版本的1,500次插拔有了大幅增加。


USB-C的电源和接地对的额定电压高达20V,电流额定值也有所增加,总额定值达到5A,通过单个USB-C连接可提供高达100W的功率传输。此外,每个数据引脚对可以管理更高10Gbps的数据传输速率,这意味着该连接器的总传输能力达到20Gbps。

更快的数据和更高的功率传输USB-IF的最新数据和功率规格迫使我们必须大幅提升USB-C的传输能力,特别是在USB 功率输送(USB PD)、usb 3.1第2代和近期敲定的usb 3.2高速数据规格中:USB PD利用所有四个电源和接地对,充分发挥了USB-C的100W功率传输能力usb 3.1第2代利用一组数据通道,定义了10Gbps的传输速率类似地,usb 3.2控制两组10 Gbps数据通道,维持高达20Gbps的传输速率从概念上说,将USB-C标准(仅定义物理连接)与USB PD和高速数据规格(包括usb 3.1 第1代 (SuperSpeed) 和usb 3.1第2代 (SuperSpeed +),以及usb 3.2)区分开非常重要。


例如,虽然USB-C连接器的设计支持USB PD标准,但要协商和管理对互连设备的功率输送,仍必须有兼容USBPD的主机控制器。此外,还必须对电缆进行配置才能支持该标准。


USB PD不仅仅是增加了功率,它还有利于双向功率输送,可大幅提高用户设备充电和供电的灵活性。在此基础上,由于USBPD能够通过VBUS连接进行功率协商,而不是使用数据连接,因而能够同时传输功率和数据流。表1显示了usb输送能力在最近几代产品中的提升过程。


在高速数据规格方面,usb 3.1第2代定义了数据和功率信号,但没有指定物理连接。这使得我们能够使用传统的Type-A或Type-B连接器和电缆来连接usb 3.1第2代设备并达到10 Gbps的数据传输速率,只要它们具备足够的电流、电压和信号完整性特征。同样,我们只需使用简单的硬件适配器,便可使用USB-C连接器提供usb 2.0等传统连接标准。


很显然,并非所有USB-C连接器或电缆组件都是“生而平等”的,优质产品能够提供更出色的性能,在更长的电缆上展示更可靠的通信能力。


除了考虑为未来产品选择的材料和USB-C连接器的质量之外,设计人员还可在两种版本的type c接口插座之间进行选择,请参见图2。传统上,标准SMT安装插座位于PCB的上面。但在这种情况下,总装配高度为PCB厚度与连接器高度之和。或者,中间安装式连接器可以安装到PCB的凹陷处;虽然这样可减小总装配高度,但中间安装式连接器不允许出现信号线在连接器下方走线的情况。


在消费类电子产品市场中,usb type-c连接器的应用正在迅速普及。为了满足这种持续增加的需求,电子元件制造商CUI提供了一系列高质量的usb type c插头和usb插座,包括SMT和中间安装类型。这些连接器的设计目的是达到USB3.1第2代规格中定义的通信速率,同时满足设计人员当前和未来的需求。
