详解usb接口提供更大电流

2021-05-22
575次

usb2.0接口移动硬盘盒与一块20GB容量的笔记本硬盘(IC25N020ATDA04),组成了一块移动硬盘,将该移动硬盘插入笔者电脑的usb前置口上,系统提示为“有新设备插入,但无法正常安装,可能无法正常使用”,“设备管理器”和“资源管理器”中均无法发现移动硬盘的踪迹。观察移动硬盘,发现不停出现“咔嗒”声,指示灯随着声响周期性地亮暗变化,怀疑前置usb接口供电不足,将移动硬盘转接到主板usb接口上,现象致,使用PS/2辅助取电也不行。试验多次,偶尔能在“设备管理器”中发现该移动硬盘,但无法正常使用。

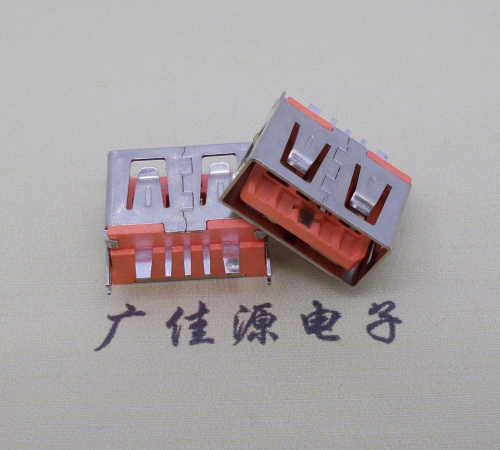

usb立插大电流

硬盘及硬盘盒均在商家处检测过,没有任何问题,为什么组合起来却无法使用呢?只好先用替换法了。将该移动硬盘带到办公室,插入到同样使用i845G芯片组的电脑上(各配件基本相似,品牌不同)试验,使用十分正常,排除了移动硬盘出敌障的可能性。


看来问题还是与笔者的电脑有关。仔细比较两台电脑配置,与移动硬盘使用有关联的有主板和电源,继续使用替换法,首先用办公室电脑上的电源将笔者电脑上的电源替换掉,故障现象依旧,没有得到解决。后又用笔者电脑上的电源替换办公室电脑上的电源,发现移动硬盘在办公室电脑上仍能正常使用,只有怀疑主板设计缺陷了,主板上集成电源模块不支持需大电流的移动硬盘,至此解决工作出现停滞。


可是另外的一次故障反而使笔者找到了移动硬盘不能使用的原因。不久前,因稳压器故障(在电源进线前增设一稳压器)导致笔者电脑上电源烧毁,按下开关键后主机无任何反应,临时更换一全新的金河田劲霸ATX—S300电源后主机重新恢复正常,因不甘心移动硬盘无法使用,再次接到机器上试验,竟然完全使用正常。待旧电源修复换上后,移动硬盘又无法使用了。


仔细比较了一下新旧两款电源,新电源在额定功率上大干旧电源,主要是+5V、+5VSB输出增大,而笔者电脑上旧电源的+5VSB输出与办公室电脑电源相同,+5V输出还大于办公室电脑电源输出,那就只能与主板有关了。通过仔细查阅主板说明书,发现该主板因支持键盘开机等功能,键盘、鼠标、usb接口等均采用+5VSB输出供电,而办公室的机器均不支持这些功能,至此笔者恍然大悟,需+5VSB输出供电的设备太多,故引起+5VSB输出不足。引起需要较大电流的移动硬盘供电不足,导致无法正常使用。


移动硬盘的电源需求为5V,而电源的+5VSB输出不能满足需求,那就只能在电源的+5v输出上想办法了。将其直接提供给usb接口使用,主板上集成的usb 2.0接口电路复杂不好更改,机箱上的前置usb插座接口因通过排插与主板连接为更改提供了可能。只要将该机箱的usb接头排插中的VCC、地线从主板插针上拔下来分别连接到空余的电源输出4PIN插头中的红线(+5V)、黑线(地线)上就可以了。


步骤如下:

1.先准备好材料和工具:一分二电源转接头,(二针)插座、绝缘保护套、电烙铁、焊锡丝等。

2.在一分二电源转接头中任选一公插,分别将红线和黑线从中退下来,剪断。

3.将红线和黑线分别套上绝缘保护套,焊接到(二针)插座上。

4.将usb接头排插由的地线、Vcc分别插入到(二针)插座上。

5.将一分二电源转接头里的母插插入到电源的空闲插头上。

将接口改好装上,开机,在经改造的前置USB接口上接上移动硬盘,系统立刻识别出来了,文件拷贝、删除、移动及硬盘热拔插一切正常。至此,改造获得成功。


来源:网络
