详解type c母座连接器14p和24p规格

2021-05-26
536次

如果大家对type c母座连接器有所关注的话,一定可以知道在type c母座连接器中区分产品规格的一个重要数据就是它的引脚Pin针数量,引脚Pin针对一个连接器的重要性不言而喻,从某种层面上来说,引脚Pin针就是一个连接器的内核,因为数据的传输及电流的输送最终都要依靠这些引脚端子来连接。一般来说,type c母座连接器的引脚Pin针规格有如下几种:6p,12p,14p,16p,24p。先对这些规格进行一个简单的详解,6P引脚针数的产品只支持大电流充电,自身不带数据传输的功能(因为其没有相关的引脚信号端子),12p和16p本质上属于同一种规格(对相关引脚端子进行了整合,本质是16p,只是外观看上去像12p),14p及24p的type c母座连接器为比较有代表性的产品规格,在此对它们之间的规格做一个详解,type c母座连接器前插后贴四脚插板有柱款来对14p与24p之间的规格作一个实例详解,之所以选用此款产品,原因有二,其一为前插后贴型type c母座连接器是usb 3.1标准推出后,较早推向市场的产品规格之一。其二为在此款规格下同时具有14p缺针型及24p满针型。因此选用前插后贴款能比较直观地对14p与24p的产品规格作出详解。

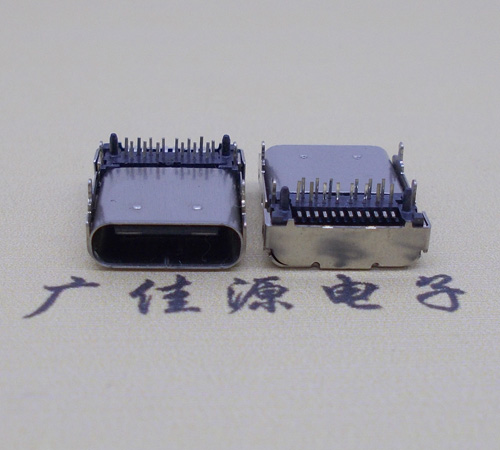

typec母座24p

24p是满针型,其支持usb 3.1协议下的全部功能特性—高频数据传输,大电流充电,结构上的正反随意插拔,其是真正意义上的usb 3.1 Gen2连接器(实现所有功能,需要相对应的芯片模组的支持)。而14p其实是type c母座连接器厂商对市场”妥协“的一个产物,要实现usb 3.1的全部新特性需要相应的芯片模组的支持,而高昂的芯片价格却像一道高墙,阻碍了usb 3.1标准的发展,除此之外,带宽的发展水平及新旧设备接口的匹配滞后性也是阻碍usb 3.1标准普及的原因之一。但得益于移动端设备(主要是手机)的爆发式的发展,移动端产品对其所使用的接口的大电流快充有了”刚需“,就是在这样的消费品市场环境下,usb 2.0简化版本的type-c母座连接器就此推出,结构通过对24p引脚端子中8p针电源引脚端子及其余16p针的数据传输及预留的Pin针进行相关整合,最终推出了14p的type c连接器母座usb 2.0版,支持usb 2.0传输标准及大电流充电的特性下,其不但去除了多余的引脚Pin针,而且简化结构后的type c母座连接器在产线端,一次性良品率得到了极大的提升,由于SMT-DIP加工精度下降,对SMT的精度要求也同步得到下降。外观结构方面,它们之间有着完全相同的主体外观结构,只是在引脚Pin针的排列方式上有所不同,14p排列方式为1-6-7,24p满针型则为5-7-12。而更为详细的电气性能参数之间的差别,请来电质询CAD图纸查看规格书参数详解。
