分析usb type-c接口高传输解决方案

2021-06-22
597次

usb type-c接口是usb接口的一种类型,准确的说是一种接口标准(接口类型)。usb type-c最明显的特点就是支持正反面盲插,有了这个特点,小伙伴们再也不用担心U盘老是插错方向了。


智能手机早期接口是通过micro usb和mini usb来解决数据传输和充电功能,而前者能够解决本身接口寿命短、体积大等问题,还兼容了当时的usb1.1/2.0标准和OTG功能,因此一直沿用至今。随着手机厂商对机身的要求越来越苛刻,机身越做越薄,而传输速度、充电速度要求也越来越高时,似乎micro usb已经不是更佳的解决方案了。


于是,我们看到了近两年来手机行业中,出现了一种新兴的接口—usb type-c,具备了micro usb强大的兼容性同时,并实现数据传输和供电的统一,低功耗、占用面积小、传输和充电速度更快、以及强大的扩展性为你带来了前所未有的体验。

usb 3.1 type-c母座

而作为半导体产业的,安森美半导体的产品在国内的硬件厂商中一直备受业界关注。日前,安森美半导体移动市场现场应用工程经理李文辉先生解读了最新的USB标准和市场趋势, 并分享了usb type-c在移动设备上的完整方案。


随着手机移动设备的使用率越来越频繁,而在电池技术并没有突破性的进展时,人们对充电的速度要求就越来越高,因此随着技术发展,usb type-c和Quick Charge(QC)两种技术成为了手机设备作为快充的标准。


当然,并不是所有的type-c接口都支持真正的快充标准,对于仅仅是支持usb2.0标准的type-c接口来说并不能实现快充。安森美半导体的usb type-c解决方案通过了支持标准的usb 3.1接口的同时,还支持USB-PD协议,并根据设备的用电要求进行电压调节的电源控制器来解决。

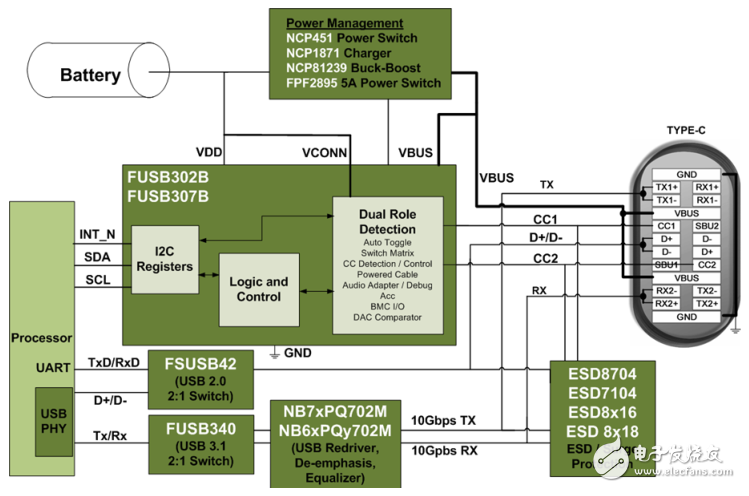

USB Type C线路图

安森美半导体提供全系列灵活的usb type-c方案阵容,不但支持高电流充电,并且还支持10Ghz超高速数据通道,且做到业界更低功耗以及比市场上MCU的方案小95%的占位面积。在数据传输方面,usb3.0和Type C环境下传输速率可达到5Gbps或10Gbps,这需要单通道转接驱动器来减少码间串扰,减少不想要的信号失真影响传输,以符合usb 3.x眼图高度和总抖动规范。


相比市场上其他同类竞品器件,安森美半导体一个器件可同时支持usb3.1 Gen 1(5Gbps)和Gen 2(10Gbps)的数据率,眼高增加20%,抖动降低20%。还可以用在平板电脑、笔记本电脑所需的可正反逆插得type-c usb 3.1连接器中。
