下一代type-c数据线曝光,支持240W大功率快充

2021-12-04
3379次

usb-c接口拥有正反盲插、支持单一接口输入输出、高达100W电力传输、更高40Gbps数据传输等优势,已在手机、平板、笔记本等数码设备上实现全面普及。但科技发展速度远超过标准的建立,基于usb-c开发的USB PD3.0电力传输上限为20V5A 100W,已成为阻碍usb-c系统继续向上发展的更大瓶颈。


2021年5月25日,USB-IF协会推出了usb type-c线缆和接口标准v2.1版本,其中更新了有关供电能力的章节。USB PD3.1规范将原来的USB PD3.0内容归到标准功率范围(Standard Power Range,简称SPR)里面,更大功率保持100W不变;同时增加了扩展功率范围(Extended Power Range,简称EPR),更大功率由100W扩展到240W。

下一代type-c数据线曝光,支持240W大功率快充

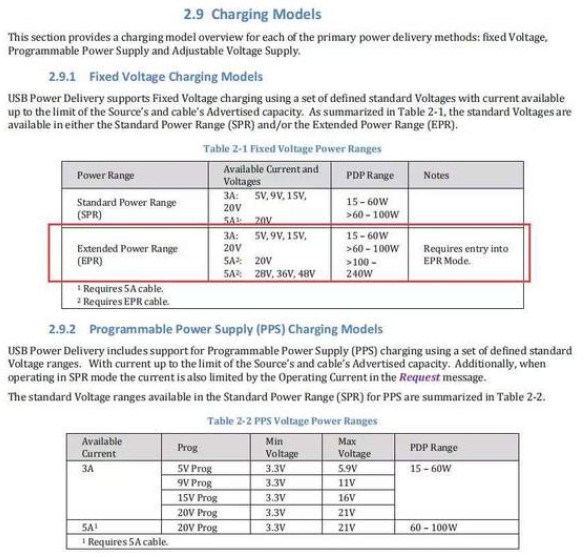

根据USB-IF协会公布的资料显示,在扩展功率范围EPR中,新增了28V、36V和48V三种固定电压档和三种可调电压档(Adjustable Voltage Supply,简称AVS)。其中更大电流等级维持更大5A不变;100-140W功率是28V AVS,电压范围是15V-28V;大于140W到180W功率是36V AVS,电压范围是15V-36V;大于180W到240W是48V AVS,电压范围是15V-48V。


在USB PD3.1标准下,usb type-c线缆分20V等级的普通线缆和50V等级的EPR线缆两种规格。超过100W的功率输出,不仅需要使用EPR(扩展功率)的5A线缆,而且还必须在Source,Sink和Cable之间通过EPR特定信息握手才能由SPR进入到EPR;如果线缆是固定在充电器上的Captive cable,则只需要Source和Sink之间握手即可。

下一代type-c数据线曝光,支持240W大功率快充

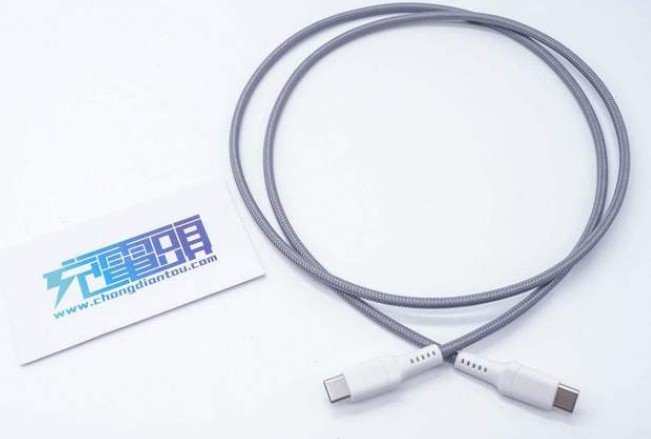

近日,充电头网拿到了DNS推出的type-c2.1数据线,为大家提前曝光未来几年新型数据线是什么样子。

下一代type-c数据线曝光,支持240W大功率快充

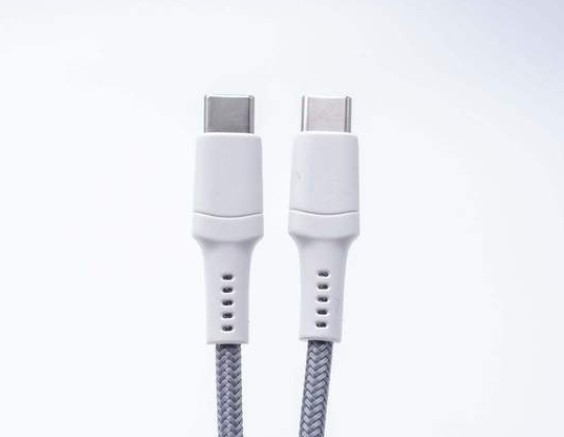

DNS type-c 2.1数据线从外观来看,接头类型为usb-c to usb-c,与常见的C2C数据线没有太大区别。


端子头采用白色塑胶一体注塑成型,完美包裹并保护着内部芯片,网尾加长出线提高抗弯折性,大部分数据线损坏的地方就是出线口位置,并作开孔处理不会太生硬。

下一代type-c数据线曝光,支持240W大功率快充

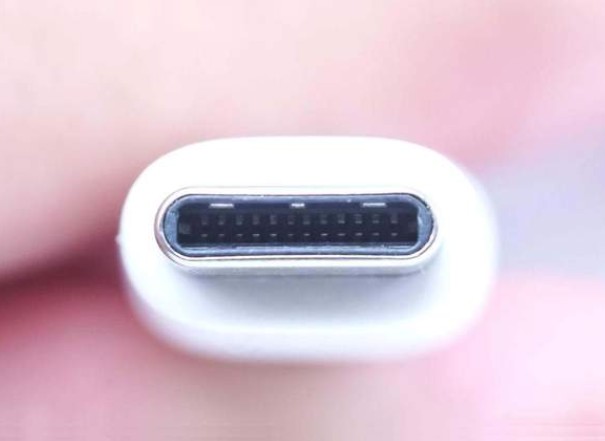

微距摄像头拍摄usb-c接口内部,可以看到采用了满Pin针脚设计,因usb4高带宽需求,必须要满Pin才可以满足,不像低速线缆那样非满Pin也能用。


线缆外皮方面,DNS type-c 2.1数据线采用了尼龙编织工艺,编织相互交错,保护线身不受磨损破皮,提供更高的耐用度。


通过测量可以看到,数据线端到端长度为102cm,是日常最常用的长度。


通过usb测试仪读取线缆E-Marker信息,可以看到方案为yichong(0x315c),电力传输方面更高支持50V5A EPR大电流传输,usb2.0传输速率。


使用苹果96W充电器连接DNS type-c 2.1数据线,对Macbook Pro 2021进行充电,功率达到20.3V 4.57A 92.84W,跑满快充功率上限。


充电头网总结:DNS type-c 2.1数据线端子头采用整体注塑成型保护内部芯片不受损,端子头网尾加长处理,接头为满Pin设计,线缆本体采用尼龙编织工艺,整体上可圈可点。更大特色是其支持type-c 2.1新版本,可以在PD3.1快速充电标准下为超过100W功率的设备传输电力。


目前苹果推出的Macbook Pro 2021就是采用PD3.1快速充电标准,28V5A高达140W的电力传输上限。PD3.1新版本更高达280W大功率,需要使用新型线缆才可以满功率传输电力,DNS type-c 2.1数据线为大家展示了usb-c线缆的未来,让PD快充在更多大功率设备上得以使用并普及。

来源:充电头网
