单type-c接口如何实现可充电可放电

2022-07-27
4738次

随着type-c的普及和推广,目前市面上的移动电源正在慢慢淘汰micro usb接口,逐渐都更新成了type-c接口,micro usb接口从2007年上市,已经陪伴我们走过十多个年头,自从2015年type-c登场,micro usb也开始渐渐淡出我们的视野,手机接口逐渐换成了type-c接口,市面上的配件也都开始支持type-c接口。

智能设备可以说给我们生活带来了巨大的变化,在娱乐设备丰富的同时,人们也产生了充电焦虑,出门总担心电量不够用,所以移动电源很好的填补了这块空缺,在旅行出差的时候,很好的增加了不少续航能力。

老款的移动电源一般为两个接口,一个micro usb作为输入,一个USB-A母座作为输出,现在type-c推出,完全可以一个type-c接口做输入输出,节省了空间还支持快充,而且还加入了磁吸无线充电,小身材的同时功能也很全面。

充电宝的市场一直都处于不错的趋势,因为智能设备层出不穷,而且基本统一type-c接口,一个PD充电宝,能给大部分设备供电。接下来我们看看,单type-c接口如何实现可充电可放电?在PD协议里,设备是可以通过CC通讯识别的,当接入的是手机,CC识别为sink插入,那就放电给手机充电;当接入的是适配器,CC识别为source插入,那就接收适配器的供电。

我们了解到一颗名为LDR6035的PD协议芯片, 就是专为单type-c接口可充电可放电设计的,作为一颗DRP芯片,在不同的使用场景下,通过CC通讯识别插入的设备不同会自动切换DFP/UFP,这使得移动电源省去了多个接口的成本,产品设计也可以更简约。

单type-c接口如何实现可充电可放电

针对usb type-c标准中的 Bridge 设备而开发的USB-C DRP接口USB PD通信芯片。 可以实现切换 Data Role 功能,提供予智能设备(电脑,平板,手机) PDO 及 REQUEST 协商,自动进行 DR_SWAP 转为 UFP 模式。

单type-c接口如何实现可充电可放电

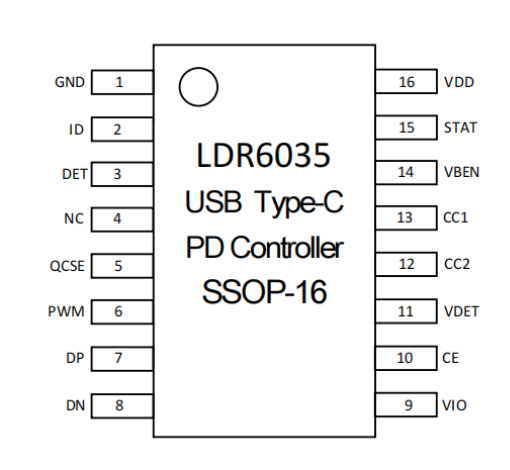

LDR6035特点:

SSOP-16 封装,外围精简

支持 USB PD 2.0,兼容 USB PD 3.0

提供予设备5V PDO 及 REQUEST 协商

自动进行 DR_SWAP 转为 UFP 模式

主要应用场景:

1.usb type-c移动电源

2.usb type-c智能设备

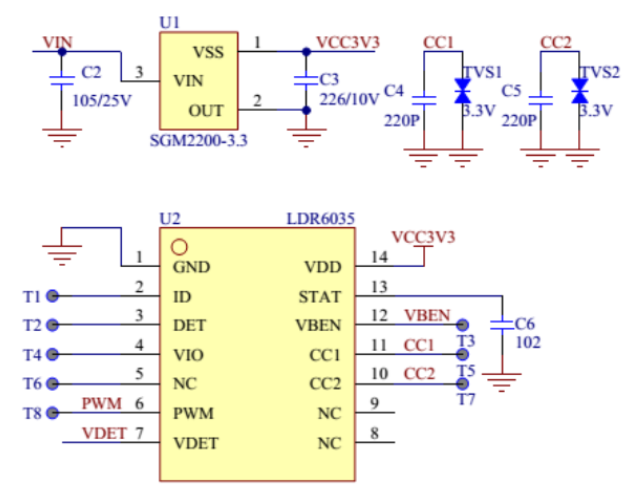

参考方案部分原理图如下:

单type-c接口如何实现可充电可放电
