近年来，越来越多的手机与笔记本上都标配了type-c接口，从U盘到移动硬盘的接口，type-c接口开始迅速普及，犹如打开了陌生的潘多拉的魔盒，电脑，音箱，小家电，无人机等等，都存在type-c插接口。

特点正反可插，形容以前的type-a接口再适合不过了，插半天换了两个方向都插不进，一度怀疑人生，用过type-c接口玩家应该都知道，用起来是真的很省心，正着反着都能插。

这样在光线不好的情况下，我们再也不需要像micro usb与type-a插口一样，去纠结它的正反面了。

可以说正式解决了“usb永远插不准”的世界性难题，这一点就足以秒杀其他usb接口了。

功能双向充电，供电能力强type-c接口可以双向供电，既可以给设备自身充电，也可以给外接设备供电。

只要你手机支持OTG功能就可以为其他一些设备供电，像无线耳机，外置音箱等，以解燃眉之急。

此外，type-c接口还支持更大100W的功率输出，如果你仔细观察就会发现，现在市面上的快充头功率超过30w的基本都是这种接口。

type-c只是一种物理接口的简称，满PIN（24PIN）被赋予了诸多协议，如PD协议、音频协议、视频协议、雷电协议、等等，无非就是三种形式 纯充电，充电加数据传输，充电加数据传输加DP数据传输。

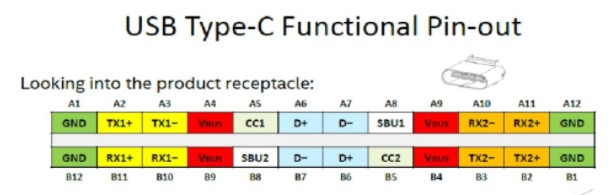

下面是type-c接口的剖视图;

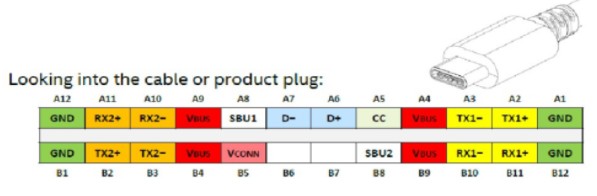

上半部分是type-c母头，下半部分是type-c公头，公头比母头少一组D+D-和一个CC，这个设计是为了方便正反插。

PD协议：更大功率能达到100W，能够实现60W以上功率承载能力的任何电缆都必须有电子标签，并且能够与DFP端口通信。

带电子标签的电缆如果插入不支持USB供电规范2.0的插座中，其行为与标准的无源电缆完全相同，所需PIN(VBUS+GND+CC)

音频协议：type-c模拟耳机CC+Vconn下拉接地(GND)D+D-走 USB2.0数据SBU1+SBU2走麦克风信号 Type-c数字耳机CC1和CC2上面必须有一个下拉电阻Rd

视频协议：TX1+/- RX1+/-走DP视频信号，TX2+/- RX2+/-走USB3.0数据，如果需要更高的带宽TX1+/- RX1+/-，TX2+/- RX2+/-，走DP视频信号带宽更高，视频分辨率更高。

雷电协议：英特尔独有的协议带宽高达40Gbps 走DP视频信号分辨率可以达到8K走usb数据可以达到3.1gen2(10Gbps)速率，

信息是根据案件结构设计，以上谨参考，也可以根据自己pcb线路开发。

type-c拓展能力强，而搭载了高速接口的type-c扩展坞可扩展能力非常强，不仅能充电、数据传输等功能，一个type-c接口还能当几个接口来使用，速度更快当然更出色。

type-c接口有3.0与3.1的版本，其中3.1版本更大数据传输速度可以达到10Gbps/秒，传输速度是传统usb3.0的2倍之多，所以消费者购买时需要擦亮双眼认清接口版本。
